Sebuah resistor memiliki hambatan 8 Ω, induktor dengan reaktansi induktif 22 Ω

Sebuah resistor memiliki hambatan 8 Ω, induktor dengan reaktansi induktif 22 Ω, dan sebuah kapasitor dengan reaktansi kapasitif 16 Ω dirangkai seri dan dihubungkan ke sumber arus bolak-balik dengan tegangan efektif 200 volt. Tentukan:
a.     sifat rangkaian
b.     hambatan total (impedansi)
c.     kuat arus
d.     tegangan pada R, L, dan C
e.     faktor daya

Pembahasan:
Diketahui:
    R = 8 Ω
    XL = 22 Ω
    XC = 16 Ω
    Vef = 200 volt

Ditanya:
a.     sifat rangkaian

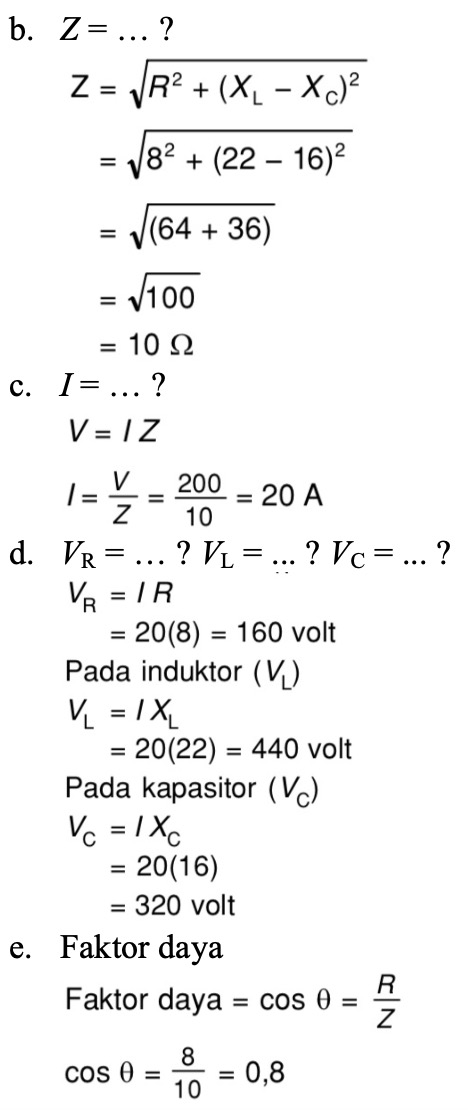

b.     Z = …. ?
c.     I = …. ?
d.     VR = … ? VL = …. ? VC = …. ?
e.     Faktor daya

Dijawab:
a.      XL > XC
       maka rangkaian bersifat induktif

------------#------------
